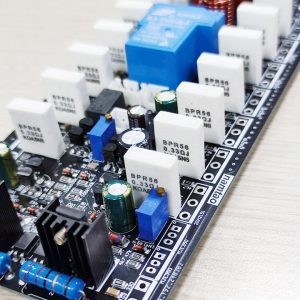

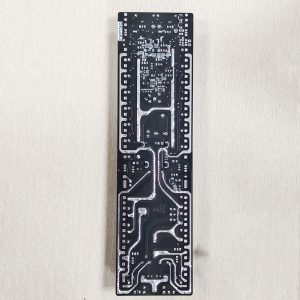

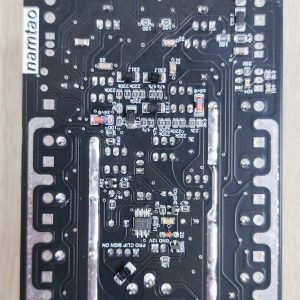

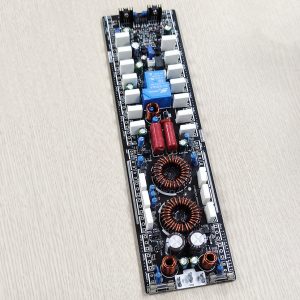

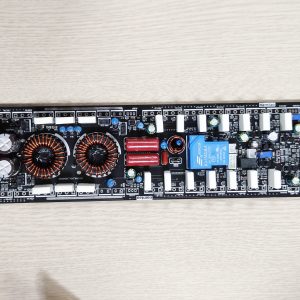

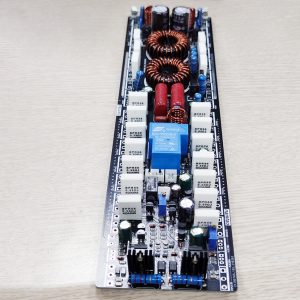

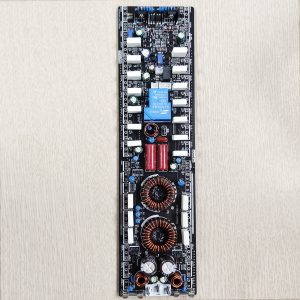

Mạch Class HD, EEEngine ( 1 chiếc )

– Điện áp hoạt động +-40VDC đến +-150v, có thể dùng nguồn HV +-120v -> +-130 của mạch class H

– Có đầy đủ bảo vệ loa, bảo vệ quá tải, bảo vệ quá nhiệt, led hiển thị sign, on, clip, pro. có led báo quá tải gắn trên mạch ( tính năng bảo vệ này ae không dùng để chập tải, chỉ bảo vệ rủi ro, khi cân chỉnh không may bias cao quá làm sò dẫn 2 vế thì ae sẽ thấy rõ hiệu quả của phần bảo vệ) khi có sự cố quá tải, quá nhiệt , ae ngắt nguồn chờ khoảng 1 phút nó mới đóng relay lại, nếu không rút nguồn thì relay sẽ ngắt mãi.

– Kích thước 300x78mm, phù hợp nhôm 2u ( không cần tản nhiệt 2u dày )

– Nguồn nuôi Relay 12V có bảo vệ ngược cực – Công suất 1000w/8R ( sò NJW0302/0281), 850W/8R (sò 2SC3856) chơi tốt 1 cặp bass 40 coil 100

– Chỉ dùng loại sò bé như NJW0302/0281 , sanken 2SC6011,2SC3856 , không lắp được sò to 2SC5200/A1943, hoặc nếu lắp thì chỉ lắp đc 3-4 cặp do khoảng cách chân sò.

– Mạch được phủ keo chống ẩm cho linh kiện dán, keo dễ bị bay bởi dd tẩy rửa bo mạch -> dễ sửa chữa

– linh kiện chính hãng: + Transistor bé dùng MPSA92/42 chính hãng Fairchild/On + Trans thúc dùng cặp MJE340/350 chính hãng Motorola ( mạch này linh kiện kém đảm bảo không chạy nên ae yên tâm chất lượng linh kiện bên mình sử dụng)

Lưu ý:

– khi nhận hàng kiểm tra ngoại quan nếu ok -> lắp tối thiểu 2 cặp sò công suất , 1 cặp sò thúc đầu tiên và 1 cặp sò công suất để test. lắp tối thiểu 1 cặp sò bù áp và 1 cặp mosfet bù áp mỗi vế, nên test với áp thấp trước, mạch có thể chạy bình thường ở áp +-35V

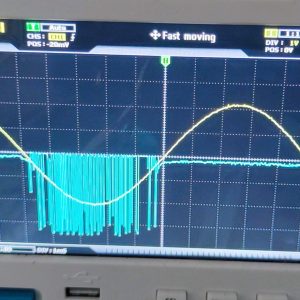

– trên mạch có 2 biến trở 200R và 500R: bước 1: biến trở 200R chỉnh áp ra loa =0V, sai số mV, thường không cần chỉnh biến trở hoặc chỉnh vài vòng bước 2: biến trở 500R chỉnh phân cực sản phẩm shop bán ra có phân cực khoảng 250mv -350mV( đủ để âm thanh phát ra bình thường) nếu mạch chạy tốt, chỉnh biến trở tăng 1 chút cho VBE khoảng 0.42, càng cao chất âm càng hay nhưng nóng hơn . Mạch class HD do Yamaha nghiên cứu, cung cấp điện áp rời rạc, có 2 phần bù áp hiệu suất cao ( khi tải nặng ) , và bù áp tần số cao ( hiệu suất thấp) đảm bảo chất âm không bị mất khi hoạt động ở tần số cao.

– Giá trên bao gồm 1 mạch có linh kiện, chưa bao gồm sò công suất đã bao gồm 6 diot 30A kèm theo, và 1 cặp mosfet 60A kèm theo, ( mạch dùng 2 cặp mosfet khoảng 20A nhưng shop chỉ lắp 1 cặp 60A, có thể mua thêm 1 cặp của shop), liên hệ chat với shop để được miễn phí vận chuyển
